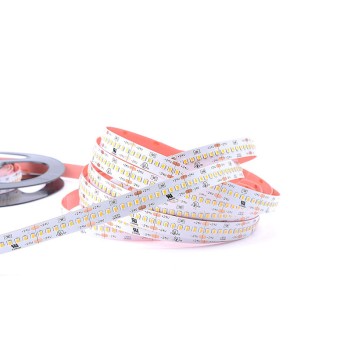

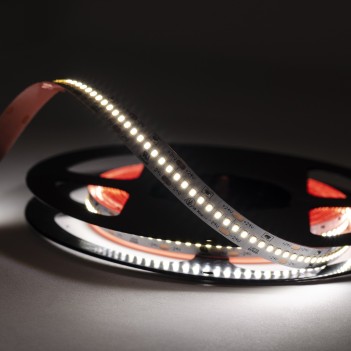

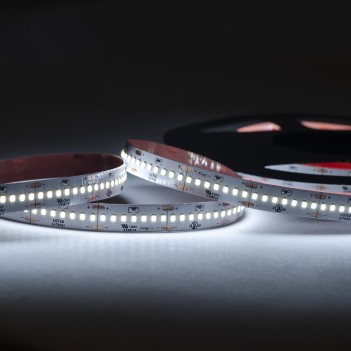

Striscia Led Serie H.C. CRI90 100W 10500lm 24V IP20 PCB 10mm Bobina da 1400 SMD 2216

DESCRIZIONE

• Striscia Led composta da 1400 Led per un illuminazione omogenea e compatta. No effetto puntoluce.
• Alta Resa Cromatica CRI 90+
• Tensione di Alimentazione DC 24V (Alimentatore non incluso)
• Striscia Led Dimmerabile e Tagliabile a ogni 7 Led (23mm)
• Potenza Nominale 100W a Bobina / Potenza di Consumo 16,9W /mt
• Lumen Nominale 10.500lm a Bobina / Lumen Effettivi 1480lm /mt

Striscia Led 2216 da 5 metri, montata su biadesivo della 3M.
280Led/mt (1400 Led totali) questa strip Led e' tagliabile a ogni 7 Led (Ogni 23mm).

Questo modello di strip Led e' composto da 1400 micro led molto vicini fra di loro.
Permette di creare un effetto di luce molto omogeneo, compatto e luminoso.

Il collegamento di piu' strisce Led deve essere effettuato in parallelo.
Per l' installazione e' necessario l' uso dei profili in alluminio per la dissipazione.

SCHEDA TECNICA

Codice 2403 / 2404 / 2405
Larghezza PCB 10mm
Altezza PCB+SMD 1,5mm
Lunghezza Bobina 5mt
Alimentazione DC 24V
Potenza Nominale 100W

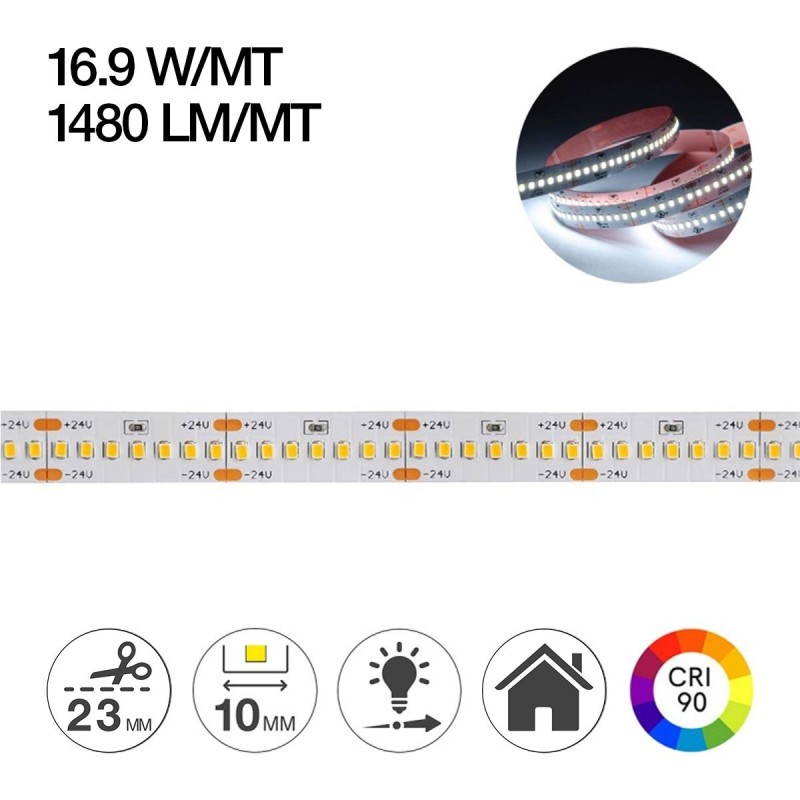

Potenza Effettiva 16,9W /mt
Lumen Nominale 10.500lm
Lumen Effettivi 1480lm /mt

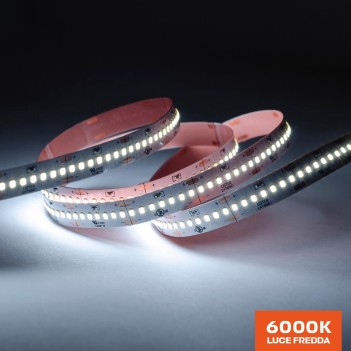

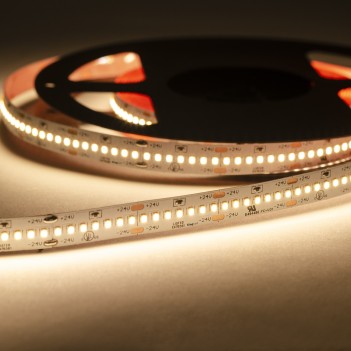

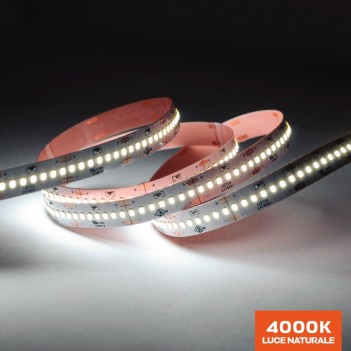

Kelvin 3000K / 4000K / 6000K
Resa Cromatica (CRI) 90+
Tipo Led 2216 x 1400pz

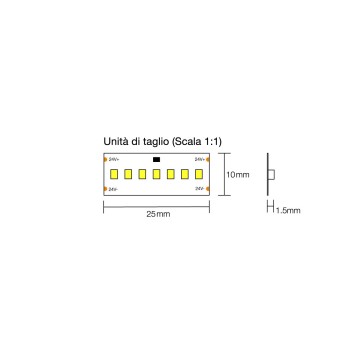

Tagliabile a Ogni 7 Led (23mm)
Impermeabilita' IP20
Dimmerabile SI
Temperatura di Esercizio -20° a +40° Gradi
Certificazioni CE / RoSH / TUV / UL
Garanzia 3 Anni

COME SI INSTALLA UNA STRISCIA LED 24V

Per garantire il massimo delle prestazioni in termini di resa luminosa e durata è obbligatoria l'installazione su un apposito profilo in alluminio, studiato per la corretta dissipazione del calore.

I profili in alluminio non solo dissipano il calore, ma proteggono le strisce LED da polvere, insetti e parzialmente dall'umidità.

QUALE ALIMENTATORE ACQUISTARE PER LA STRISCIA LED:

Le strisce LED devono essere alimentate con un alimentatore a tensione costante, di norma con simbolo DC. Per le strisce led da 24V è necessario un alimentatore a DC 24V.

Per calcololare il wattaggio necessario dell'alimentatore da acquistare per la tua striscia led, basterà fare una semplice moltiplicazione matematica:

" N° metri di striscia led  x  Watt al metro assorbiti dal modello di striscia = Potenza indispensabile dell'alimentatore "

Attenzione: Acquista sempre un alimenatore leggermente più potente al risultato ottenuto, altrimenti il tuo alimentatore lavorerebbe sempre a pieno carico e rischieresti di bruciarlo.

"Es: Hai 3 metri di striscia Led da 20W al metro e vuoi acquistare un alimentatore, l'operazione da fare sarà questa: 20 W x 3mt = 60W totali di assorbimento per 3 metri di stiscia led. Ti servirà quindi un alimentatore da almeno 100W "

Si ricorda che le strisce led a 24V, alimentate a un capo possono raggiungere la lunghezza massima di 5mt. Per raggiungere lunghezze superiori è obbligatorio alimentare la striscia a entrambi i capi o in sezioni da 5mt.

Utilizza sempre un alimentatore con potenza superiore alla potenza della striscia led.

COME DIMMERARE UNA STRISCIA LED:

Per regolare l’ intensità luminosa di una striscia led è necessario l’uso di un controller idoneo.

Puoi dimmerare le strisce led con un controller WiFi, da Pulsante, usare il controllo vocale di Alexa, gestire da remoto via Smartphone e impostare anche un timer

SCHEMA DI COLLEGAMENTO STRISCIA LED:

1). Collegamento striscia led con alimentatore senza dimmer/controller:





2). Collegamento striscia led con alimentatore e dimmer/controller:





3). Collegamento con un Controller / Dimmer + Amplificatore per installazioni di strisce led con lunghi metraggi:




4). Schema di collegamento di più strisce led in parallelo:
